Паровые котлы GX C
Комбинированный парогенератор, совмещающий получение пара за счёт утилизации тепла дымовых газов и прямого сжигания топлива
Паровые котлы серии GX C — это комбинированные промышленные парогенераторы, объединяющие в одном корпусе функции классического парового котла и котла-утилизатора. Оборудование обеспечивает выработку пара как за счёт сжигания топлива, так и за счёт полезного использования тепла отходящих дымовых газов, поступающих от внешних технологических источников.
Приоритетным режимом работы для GX C является утилизация вторичного тепла, образующегося в ходе производственных процессов. Такой подход позволяет существенно снизить расход первичного топлива и повысить общую энергоэффективность предприятия. Режим сжигания топлива используется как резервный источник тепла либо для компенсации дефицита мощности в периоды повышенной нагрузки или нестабильного поступления дымовых газов.

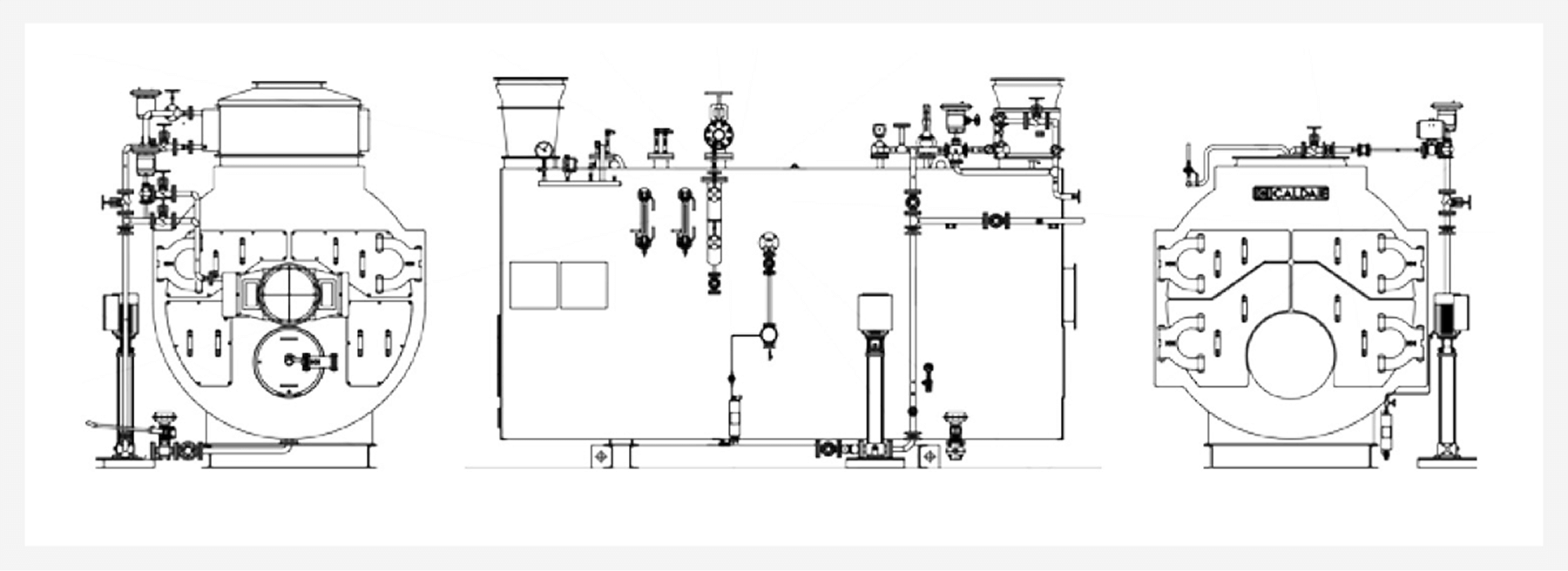

Конструктивно котлы GX C выполнены по моноблочной схеме с четким разделением зон утилизации и сжигания. Секция рекуперации и топочная часть конструктивно независимы, но при этом объединены общим водяным объемом, что обеспечивает стабильный тепловой режим и равномерную нагрузку на элементы котла. Такое решение положительно влияет на ресурс оборудования и надежность его работы.
Особое внимание уделено удобству эксплуатации и сервисного обслуживания. Передние дверцы котла оснащены петлями с двойным шарнирным механизмом, что позволяет проводить осмотр и техническое обслуживание теплообменных поверхностей без демонтажа горелочного устройства.
Для дополнительного повышения эффективности котлы GX C могут комплектоваться заводскими экономайзерами, позволяющими сократить теплопотери и увеличить суммарный КПД установки до 95%, делая серию оптимальным решением для энергоемких промышленных объектов с доступом к вторичным тепловым ресурсам.
- давление: 12, 15 бар
- паропроизводительность: 100 ÷ 25000 кг/ч
- КПД: > 90,0 %
Паровые котлы серии GX C — это комбинированные промышленные парогенераторы, объединяющие в одном корпусе функции классического парового котла и котла-утилизатора. Оборудование обеспечивает выработку пара как за счёт сжигания топлива, так и за счёт полезного использования тепла отходящих дымовых газов, поступающих от внешних технологических источников.
Приоритетным режимом работы для GX C является утилизация вторичного тепла, образующегося в ходе производственных процессов. Такой подход позволяет существенно снизить расход первичного топлива и повысить общую энергоэффективность предприятия. Режим сжигания топлива используется как резервный источник тепла либо для компенсации дефицита мощности в периоды повышенной нагрузки или нестабильного поступления дымовых газов.
Конструктивно котлы GX C выполнены по моноблочной схеме с четким разделением зон утилизации и сжигания. Секция рекуперации и топочная часть конструктивно независимы, но при этом объединены общим водяным объемом, что обеспечивает стабильный тепловой режим и равномерную нагрузку на элементы котла. Такое решение положительно влияет на ресурс оборудования и надежность его работы.
Особое внимание уделено удобству эксплуатации и сервисного обслуживания. Передние дверцы котла оснащены петлями с двойным шарнирным механизмом, что позволяет проводить осмотр и техническое обслуживание теплообменных поверхностей без демонтажа горелочного устройства.
Для дополнительного повышения эффективности котлы GX C могут комплектоваться заводскими экономайзерами, позволяющими сократить теплопотери и увеличить суммарный КПД установки до 95%, делая серию оптимальным решением для энергоемких промышленных объектов с доступом к вторичным тепловым ресурсам.
Промышленные технологические линии
Использование тепла отходящих газов от непрерывных производственных процессов для выработки пара без увеличения топливных затрат.
Печи и термическое оборудование
Утилизация высокотемпературных дымовых газов от промышленных печей и термокамер с одновременным обеспечением предприятия паром.
Камеры дожигания и утилизации отходов
Эффективное преобразование тепловой энергии продуктов сгорания в полезный пар при работе мусоросжигательных и утилизирующих установок.
Когенерационные и тригенерационные установки
Выработка пара за счет тепла, отбираемого от дизельных, газовых и биогазовых двигателей, с повышением общей эффективности энергосистемы.
Энергетические установки с газотурбинными агрегатами
Использование выхлопных газов турбогазовых установок для получения пара в составе комбинированных энергетических комплексов.
Предприятия с непрерывным тепловым циклом
Оптимальное решение для производств, где требуется стабильная паровая нагрузка при наличии постоянного источника вторичного тепла.
Комплексные промышленные энергосистемы
Интеграция в распределенные системы теплоснабжения и пароснабжения с возможностью резервной работы на собственном топливе.
Использование тепла отходящих газов от непрерывных производственных процессов для выработки пара без увеличения топливных затрат.
Печи и термическое оборудование
Утилизация высокотемпературных дымовых газов от промышленных печей и термокамер с одновременным обеспечением предприятия паром.
Камеры дожигания и утилизации отходов
Эффективное преобразование тепловой энергии продуктов сгорания в полезный пар при работе мусоросжигательных и утилизирующих установок.
Когенерационные и тригенерационные установки
Выработка пара за счет тепла, отбираемого от дизельных, газовых и биогазовых двигателей, с повышением общей эффективности энергосистемы.
Энергетические установки с газотурбинными агрегатами
Использование выхлопных газов турбогазовых установок для получения пара в составе комбинированных энергетических комплексов.
Предприятия с непрерывным тепловым циклом
Оптимальное решение для производств, где требуется стабильная паровая нагрузка при наличии постоянного источника вторичного тепла.
Комплексные промышленные энергосистемы
Интеграция в распределенные системы теплоснабжения и пароснабжения с возможностью резервной работы на собственном топливе.
Комбинированная выработка пара
Котлы GX C объединяют в одном корпусе функции классического парового котла и утилизатора тепла, позволяя получать пар как от сжигания топлива, так и от вторичных дымовых газов без потери стабильности режима.
Гибкая конфигурация под задачу проекта
Конструкция позволяет адаптировать котел под конкретный источник отходящего тепла и требования к пару — по давлению, температуре и типу (насыщенный или перегретый).
Стабильная работа при термических нагрузках
Инженерные решения, направленные на компенсацию температурных деформаций, обеспечивают надежную работу оборудования при переменных режимах и длительной эксплуатации.
Компактность и экономия пространства
Объединение секций рекуперации и сжигания топлива в одном агрегате снижает требования к площади котельной и упрощает компоновку энергетического узла.
Интеграция в существующие системы управления
Котлы GX C легко встраиваются в действующие АСУ ТП и системы мониторинга, обеспечивая полный контроль рабочих параметров и режимов работы.
Высокая степень заводской готовности
Оборудование поставляется в полностью собранном и протестированном виде, что сокращает сроки монтажа и ввода в эксплуатацию на объекте.
Удобство технического обслуживания
Продуманное расположение узлов и сервисных зон обеспечивает быстрый доступ для осмотров, регламентных работ и обслуживания без длительных простоев.
Котлы GX C объединяют в одном корпусе функции классического парового котла и утилизатора тепла, позволяя получать пар как от сжигания топлива, так и от вторичных дымовых газов без потери стабильности режима.
Гибкая конфигурация под задачу проекта
Конструкция позволяет адаптировать котел под конкретный источник отходящего тепла и требования к пару — по давлению, температуре и типу (насыщенный или перегретый).
Стабильная работа при термических нагрузках
Инженерные решения, направленные на компенсацию температурных деформаций, обеспечивают надежную работу оборудования при переменных режимах и длительной эксплуатации.
Компактность и экономия пространства
Объединение секций рекуперации и сжигания топлива в одном агрегате снижает требования к площади котельной и упрощает компоновку энергетического узла.
Интеграция в существующие системы управления
Котлы GX C легко встраиваются в действующие АСУ ТП и системы мониторинга, обеспечивая полный контроль рабочих параметров и режимов работы.
Высокая степень заводской готовности
Оборудование поставляется в полностью собранном и протестированном виде, что сокращает сроки монтажа и ввода в эксплуатацию на объекте.
Удобство технического обслуживания
Продуманное расположение узлов и сервисных зон обеспечивает быстрый доступ для осмотров, регламентных работ и обслуживания без длительных простоев.
Паровые котлы серии GX C представляют собой комбинированные котлы-утилизаторы, рассчитанные на одновременную выработку пара за счёт сжигания топлива и рекуперации тепла отходящих дымовых газов. В зависимости от выбранной конфигурации паропроизводительность установки может достигать до 25 000 кг/ч от основной системы сжигания топлива и до 5 000 кг/ч за счёт утилизации тепла дымовых газов.
Базовые исполнения котлов GX C рассчитаны на рабочее давление 12 и 15 бар. По техническому заданию возможна разработка и поставка оборудования с расчетным давлением до 25 бар, что позволяет адаптировать котел под высоконагруженные промышленные процессы.
При проектировании котла параметры подбираются индивидуально. В рамках заказа согласовываются:
Базовые исполнения котлов GX C рассчитаны на рабочее давление 12 и 15 бар. По техническому заданию возможна разработка и поставка оборудования с расчетным давлением до 25 бар, что позволяет адаптировать котел под высоконагруженные промышленные процессы.
При проектировании котла параметры подбираются индивидуально. В рамках заказа согласовываются:
- тип вырабатываемого теплоносителя: насыщенный или перегретый пар;
- режим работы по жидкости: горячая вода либо перегретая вода;
- конфигурация и расположение узла рекуперации;
- источник и состав дымовых газов (природный газ, дизельное топливо, нефть, сжиженный газ и другие виды топлива);
- допустимый объём и температура дымовых газов, направляемых на утилизацию;
- предельно допустимое гидравлическое и аэродинамическое сопротивление тракта дымовых газов.
